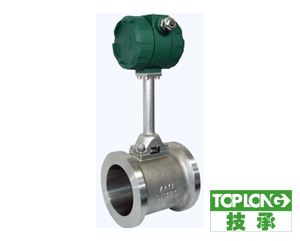

渦街流量計產品概述

        渦街流量計是利用流體卡門原理研制而成的新型智能流量儀表。該系列流量儀表具有結構簡單，可靠性強，準確度高，重復性好，流量范圍與溫度范圍寬，壓力損失小，抗震動，耐老化等特點。特別是本公司開發的電容式渦街流量計，其獨特的內部結構使探頭具有良好的抗震性和可測更小流量，大大提高了測量范圍。探頭電容極板采用進口陶瓷在一千多攝氏度的高溫下成型，故抗高溫特性好，核心部件的工藝、結構與國內外檢測元件有著本質上的區別，可靠性更高。因此，特別適用于煉鋼廠、焦化廠等環境的使用，可廣泛應用于油田、石化、冶金、醫藥、造紙及城市供水、供熱等行業。

　　渦街流量計產品特點

　　● 輸出為脈沖頻率，其頻率與被測流體的實際體積流量成正比，它不受流體組分、密度、壓力、溫度的影響;

　　●無可動部件，可靠性高;

　　●結構簡單，安裝方便，維護費用低;

　　●應用廣泛，可適用于液體、氣體和蒸汽(單相或可認為單相的介質)。

　　渦街流量計工作原理

        在流體中安放一根(或多跟)非流線型阻流體，流體在阻流體兩側交替地分離釋放出兩串規則的旋渦，在一定的流量范圍內旋渦分離頻率正比于管道內的平行流速，在旋渦發生體中裝入電容探頭或壓電探頭(檢測器)及配置相應電路，即構成了電容檢測式渦街流量傳感器或壓電檢測式渦街流量傳感器。

　　電容/壓電差動式渦街流量計，根據使用場合的不同可以分為滿管式，插入式和分體式。在不便于提供電源的場合，可選用電池供電現場液晶顯示型，并可變送輸出電流信號或者頻率信號，供記錄、調節控制使用。

　　電容/壓電差動式渦街流量計，采用了最新嵌入式技術，可測量流量、壓力、溫度信號，采用RS485或RS232通訊接口，非常方便的組網;流量計的變送功能適用于各種集散控制系統，也可與上位組成流量數據采集系統。

　　渦街流量計性能參數

　　參考流量范圍滿管式渦街流量傳感器(變送器)流量范圍參考表

　　插入式渦街流量傳感器(變送器)流量范圍參考表
