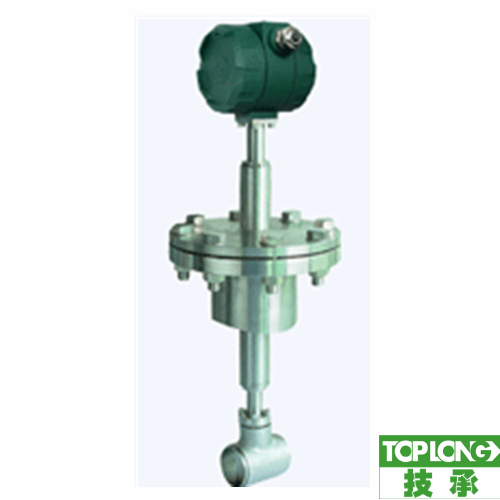

如何校正插入式渦街流量計的流量呢？這個也是很多客戶經常問到的問題之一，下面給大家淺析一下關于校正插入式渦街流量計的流量問題，希望對您的工作和學習有所幫助。
在我公司的循環水廠中，使用插入式渦街流量計（4〜20mA模擬輸出型）來測量水量。 長期以來，循環水廠中水表的測量數據一直存在很大爭議。 如果將泵的流量值用作基準，則儀表的測量誤差將高達20％。 盡管上面已經說過，不能將泵的流量值用作判斷流量計是否準確的基礎，但它們是相互參照的，并在日常操作中使用。 經過技術人員對泵，儀表與關系的仔細檢查，證實兩者之間明顯的差異是由儀表系數引起的。
拆卸插入式渦街流量計，并按照校準和校正比較方法進行一系列操作，以及對放大器進行相應的調試等，以獲得有效的數據：儀器出廠時，根據在現場工藝條件下，工廠計算出儀器的最大流量Qmax = 6000m3 / h，全頻Fmax = 42.2Hz；安裝在300 mm管流量計上的方法對整個流量計進行校準，通過實際流量校準儀系數K = 202.951，再通過查找表1和表2，得出結論，在實際使用直徑為900 mm的條件下在直徑為300毫米的情況下，α（一種比儀表通用的流量計算），β，A的比值分別為1.016、1.055、9.000，在儀表的條件下計算校正值在900毫米儀表系數K = K /（ 1.016 * 1.055 * 9.000）= 21.038，然后在全頻率Fmax = 41.2Hz時轉換為實際最大流量Qmax = 7050m3 / h，完成了插入式渦街流量計的校準和校正比較。經過進一步估算，修正后的結果與傳統理論計算值之間的誤差約為0.5％，可以滿足現場測量的需要。
另外，將插入式渦街流量計安裝在軌道現場后，根據實際情況適當調試儀表放大器的增益和靈敏度也很重要，以使儀表達到最佳工作狀態。
